Подборка из практичных позиций, которые удобно брать в первую очередь для быстрого запуска, теста и пилота.

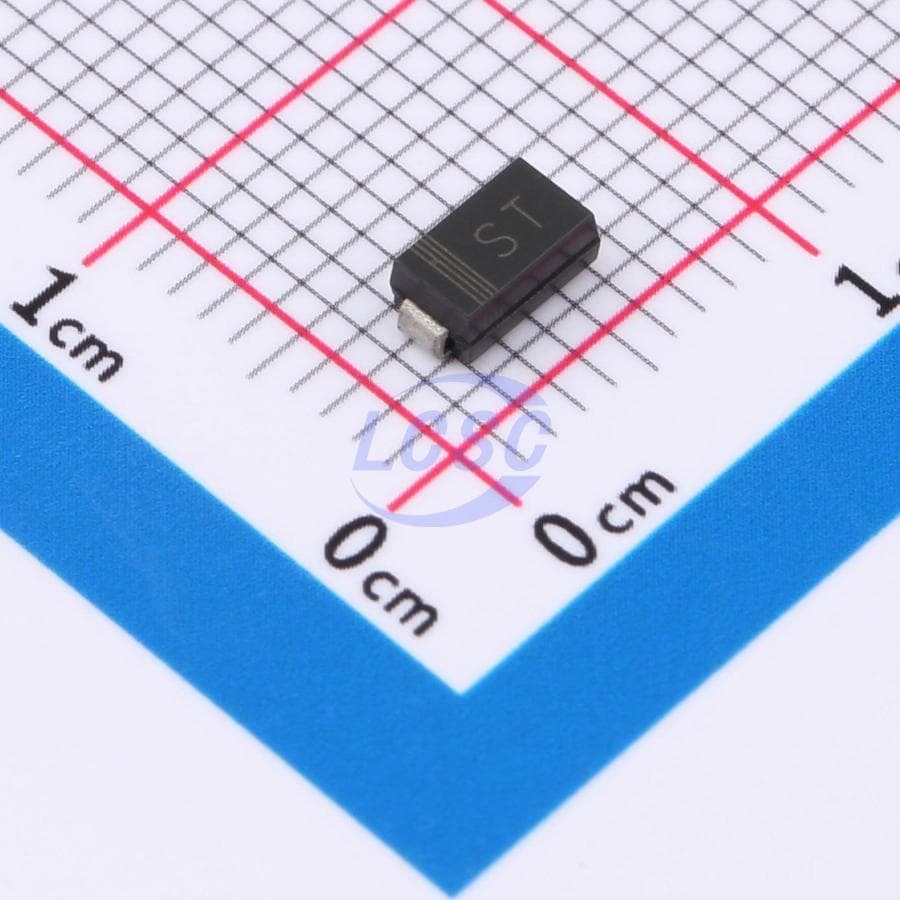

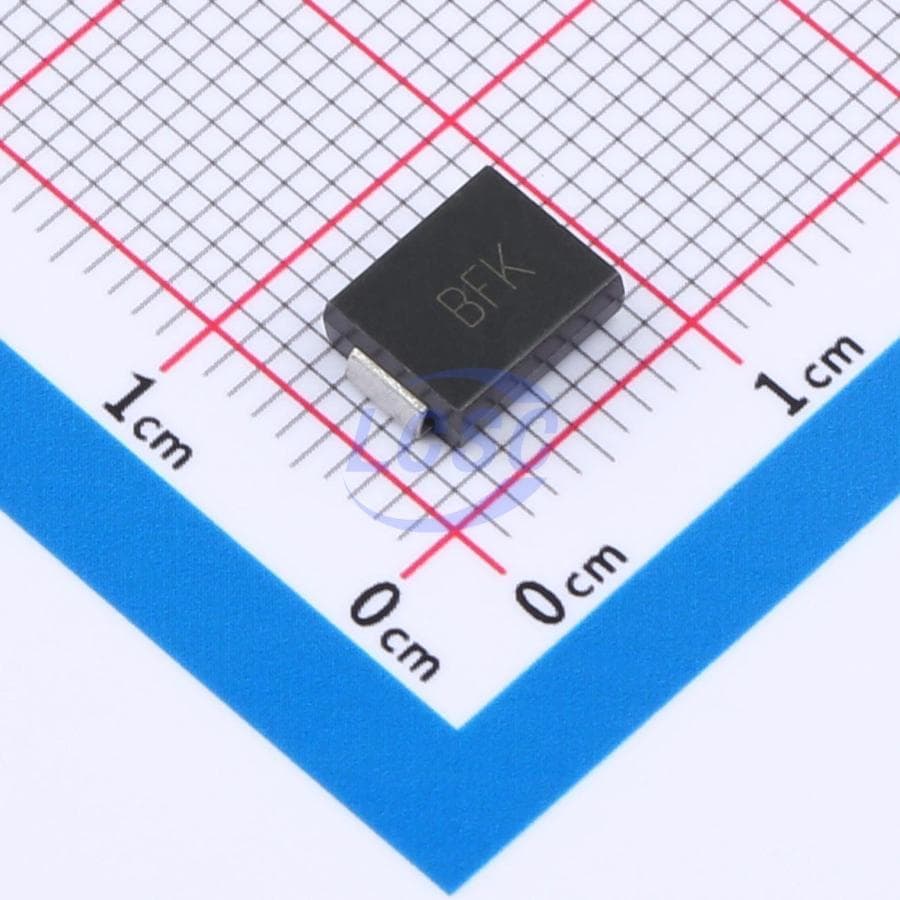

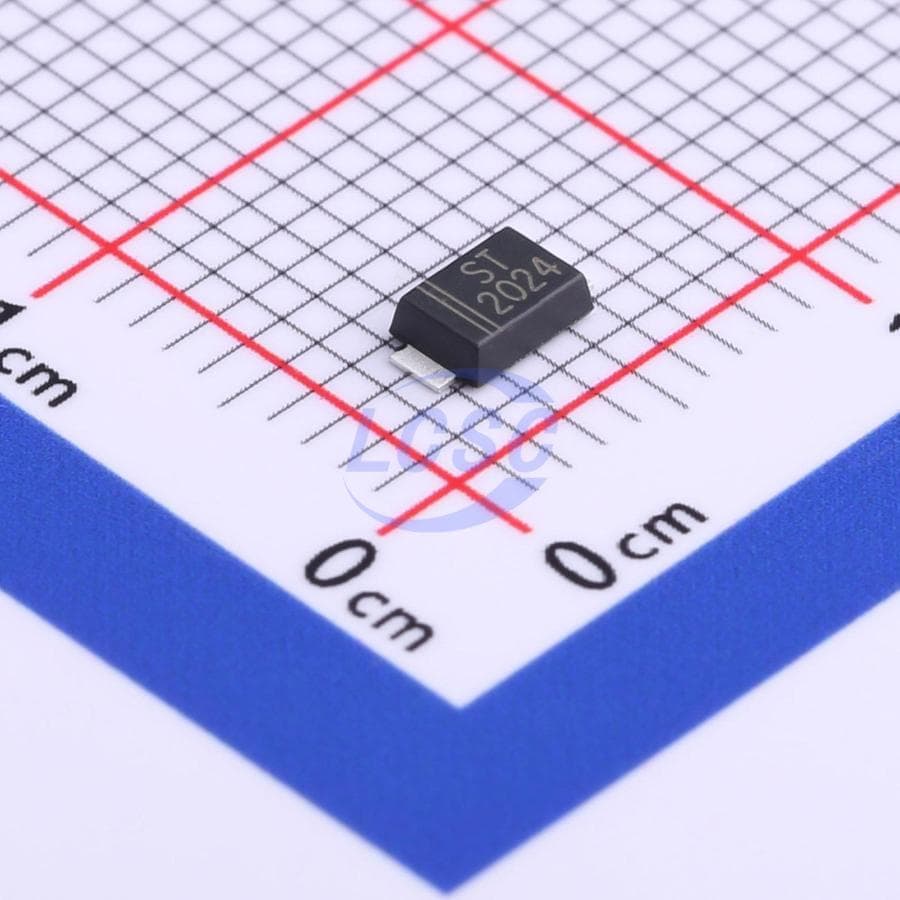

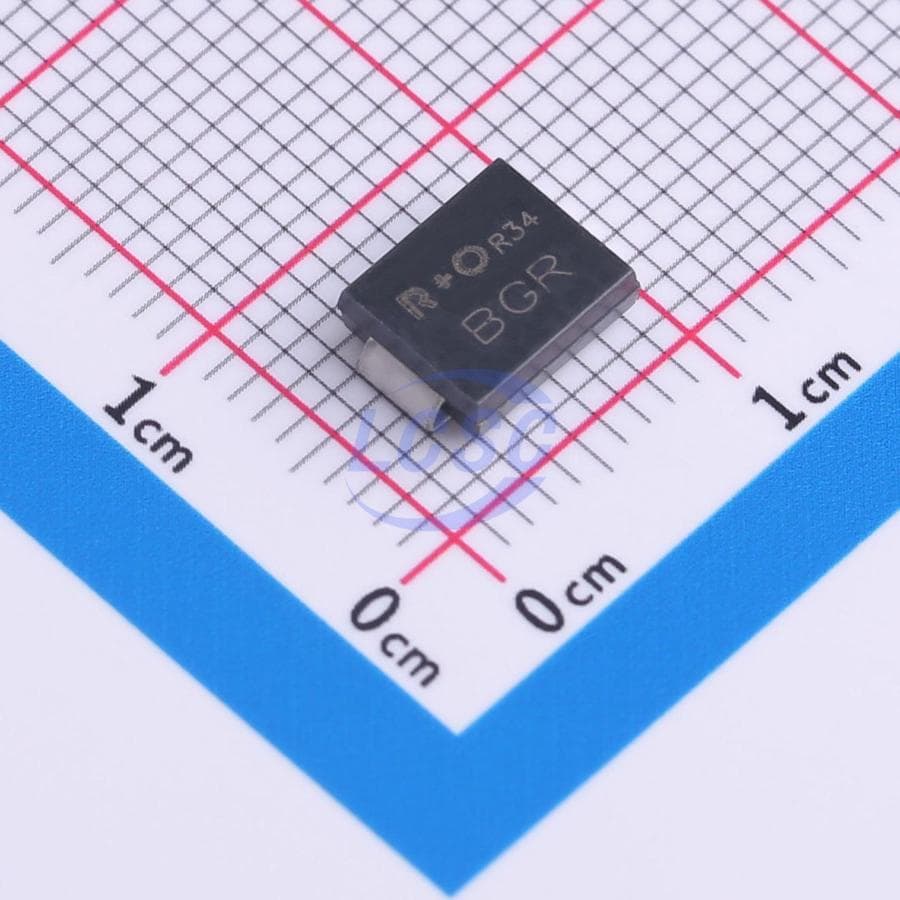

SMAJ180ATVS-диоды и элементы защиты предохраняют схемы от импульсных перенапряжений и электростатических разрядов: однонаправленные и двунаправленные супрессоры (TVS), ESD-диоды для интерфейсов, варисторы, газоразрядники и самовосстанавливающиеся предохранители PTC.
При выборе учитывают рабочее напряжение (stand-off), напряжение пробоя и фиксации, рассеиваемую импульсную мощность, ёмкость (низкая важна для высокоскоростных линий USB, Ethernet) и корпус. TVS реагируют за наносекунды, ограничивая выброс на безопасном уровне и защищая входы микросхем; ESD-диоды устанавливают на разъёмы и порты, контактирующие с внешней средой; варисторы гасят сетевые импульсы. Низкая ёмкость супрессора не искажает быстрый сигнал.
Применение — защита интерфейсных линий, портов питания и входов датчиков от наводок, разрядов и переходных процессов в промышленной среде. Это повышает надёжность и соответствие требованиям ЭМС. Аудитория — схемотехники и инженеры по ЭМС. Подбор по напряжению, мощности и ёмкости, отгрузка юрлицам, доставка по России.
TVS-диоды (Transient Voltage Suppressor) — первая линия защиты силовых и сигнальных цепей от электростатических разрядов, выбросов коммутации и импульсных помех. Правильный выбор определяет надёжность всего узла.
Рабочее напряжение (VRWM) должно быть выше максимального напряжения защищаемой цепи в нормальном режиме — с запасом 10–20%, иначе диод будет постоянно проводить ток. Напряжение пробоя (VBR) — порог срабатывания при перенапряжении. Напряжение ограничения (VC) — пиковое напряжение на диоде при заданном импульсном токе (IPP): чем ниже VC, тем лучше защита чувствительных компонентов. Пиковая рассеиваемая мощность (PPPM) — для промышленного применения выбирайте компоненты серий 1,5 кВт, 3 кВт или 5 кВт в зависимости от ожидаемой энергии помех. Для защиты от ESD в цифровых интерфейсах (USB, CAN, RS-485) достаточно маломощных серий с низкой ёмкостью (менее 10 пФ), чтобы не искажать высокоскоростной сигнал.
Однонаправленные TVS устанавливают там, где полярность напряжения всегда одна: цепи питания постоянного тока, выходы драйверов двигателей NEMA17/NEMA23. Двунаправленные (bidirectional) нужны на линиях переменного напряжения, сигнальных шинах с двусторонней передачей (I2C, SPI, UART, дифференциальные пары) и везде, где возможен отрицательный выброс. Для защиты интерфейсных линий в робототехнических контроллерах на базе STM32 или аналогичных MCU используют массивы TVS (diode array) в корпусах SOT363, SOT23-6 — они экономят место и упрощают разводку.
Для поверхностного монтажа (SMD) стандартны корпуса DO-214AA (SMA), DO-214AB (SMB), DO-214AC (SMC) — мощность растёт от SMA к SMC. В корпусах DO-201 и аксиальных исполнениях устанавливают мощные подавители на шинах питания промышленного оборудования. Для условий эксплуатации IP65+ и расширенного диапазона температур (от -40 °C до +125 °C) проверяйте маркировку industrial grade или automotive grade — это влияет на стабильность VBR при температурных циклах. Убедитесь в соответствии RoHS, если продукт предназначен для европейского рынка.
Занижение PPPM: выброс при отключении индуктивной нагрузки (реле, соленоид, двигатель) легко достигает нескольких сотен ватт в импульсе — используйте компоненты с запасом по мощности не менее 2×. Высокая ёмкость на высокоскоростных интерфейсах: TVS с ёмкостью более 50 пФ на линии USB 2.0 или CAN вызывает деградацию сигнала. Неверная полярность однонаправленного диода: проверяйте катод/анод по даташиту, ошибка полярности превращает TVS в открытый диод. Замена TVS на варисторы MOV без пересчёта времени срабатывания: MOV медленнее реагирует на быстрые ESD-импульсы.
Аналог подбирают по функции, напряжению питания, типу логики (TTL/CMOS, уровни 1.8/3.3/5 В), корпусу (SOIC, TSSOP, QFN) и интерфейсу — для связи это трансиверы RS485, CAN, USB, для памяти EEPROM/Flash по I2C/SPI. Сверяют datasheet по таймингам и токам, проверяют наличие drop-in замены того же семейства. При дефиците предлагаем функциональные аналоги с проверкой по ключевым параметрам.
