Как организовать охлаждение вычислителя или AI-модуля?

Для пассивного отвода тепла ставят радиатор на SoC через термопрокладку или термопасту, для нагруженных Jetson и edge-компьютеров добавляют вентилятор (обычно 5/12 В DC, разъём 2–4 pin с тахометром и ШИМ-управлением оборотов). Считают тепловой пакет (TDP) и площадь радиатора. В запылённой среде предпочитают безвентиляторное охлаждение с теплоотводом на корпус.

Как выбрать микрофон или динамик для устройства?

Цифровые MEMS-микрофоны (I2S/PDM) удобны для голосового ввода и массивов под обработку звука, аналоговые — для простых задач. Динамики подбирают по мощности (Вт), импедансу (4/8 Ом) и нужен ли усилитель класса D. Для голосовых интерфейсов берут микрофонные массивы с шумоподавлением; учитывайте акустическое оформление корпуса.

Какой крепёж и механику использовать для сборки прибора?

Стандартный крепёж — винты M2/M2.5/M3, латунные стойки, резьбовые втулки под запрессовку в пластик, нейлоновые стяжки для кабеля. Для подвижных частей и осей применяют подшипники, валы, муфты, ремни GT2 и алюминиевый профиль. Подбирайте длину винта под толщину стенки и материал стойки (металл против нейлона) под нагрузку.

Какие кнопки и устройства ввода поставляете?

Это тактовые кнопки и переключатели для плат, антивандальные металлические кнопки с IP-защитой для панелей, энкодеры, а также механические свитчи и кейкапы для клавиатур и пультов. Выбирают по току контактов, усилию нажатия, типу фиксации (с фиксацией/без) и способу монтажа (THT, панельный). Уточняйте подсветку и цвет индикации.

Подбираете корпус, охлаждение и крепёж комплектом юрлицу?

Да, собираем механику под проект: корпус под плату, радиатор и вентилятор под тепловой пакет, крепёж и профиль — отгружаем юрлицам по безналу с КП и счётом. Ходовые позиции в наличии, по остальным называем срок поставки. Доставка по России с документами.

Можно ли использовать обычный компьютерный вентилятор в роботе или на производственной установке?

Только в закрытых корпусах без вибрации и пыли. Стандартные PC-вентиляторы не рассчитаны на нестандартный монтаж, широкий диапазон температур и механические нагрузки. Для промышленных условий нужны компоненты с соответствующим IP-классом и расширенным температурным диапазоном.

Нужен ли термоинтерфейс (термопаста, термопрокладка) при установке радиатора?

Да, всегда. Без термоинтерфейса воздушные зазоры между крышкой чипа и основанием радиатора увеличивают тепловое сопротивление в 3–5 раз. Термопрокладки удобны для неровных поверхностей и компонентов с разной высотой, термопаста даёт меньшее сопротивление на плоских контактных парах типа CPU/GPU.

Как рассчитать требуемую производительность вентилятора для шкафа автоматики?

Оцените тепловыделение P, допустимый перегрев ΔT и сопротивление тракта. Для воздуха при 20 °C: расход L≈3·P/ΔT м³/ч. К результату добавляют 20–50 % на фильтры, решетки и старение. Затем проверяют рабочую точку по кривой P-Q: вентилятор должен давать этот расход при фактическом статическом давлении, Па.

Чем отличаются 2-, 3- и 4-проводные DC-вентиляторы при подключении к контроллеру?

2-проводной вентилятор только питается; 3-проводной имеет таховыход, обычно open collector, 1–2 импульса/об. 4-проводной поддерживает ШИМ-управление без снижения напряжения питания; типовая частота 21–28 кГц, уровень 5 В TTL. Для ПЛК часто нужны 24 В DC, защита от переполюсовки и сигнал отказа/FG.

Как выбрать вентилятор для запыленного или влажного промышленного шкафа?

Для пыли и аэрозолей выбирают исполнение не ниже IP54 со стороны потока либо ставят фильтровентилятор с матом G3/G4; фильтр вносит падение давления, его учитывают по кривой. Для непрерывной работы предпочтительны шарикоподшипники, диапазон -20…+70 °C или +85 °C, ресурс L10 указывают при конкретной температуре.

337 позиций

Вентиляторы и охлаждение

Региональная версия для Екатеринбурга · УрФО. S7-контент подготовлен. Индексация откроется только после подтверждения логистики, ПВЗ и Яндекс-региона.

Екатеринбург работает как промышленный узел Урала: вокруг города сосредоточены металлургические предприятия, ГОК, тяжёлое машиностроение, проектные и инженерные подразделения. Для закупок это означает постоянный подбор электроники под модернизацию АСУ ТП, ремонт действующего оборудования, испытательные стенды и опытные линии. В каталоге Zavod.dev инженеры и снабженцы могут сопоставлять компоненты по параметрам, совместимости и назначению, без отрыва от требований цеховой эксплуатации.

Для предприятий Екатеринбурга особенно актуальны промышленные интерфейсы, силовая электроника и датчики вибрации. Интерфейсные модули нужны для связи контроллеров, приводов и распределённых узлов на протяжённых производственных участках. Силовые компоненты применяются в приводной технике, шкафах управления и стендах нагрузки. Вибродатчики востребованы у ремонтных служб металлургии, дробильно-сортировочных комплексов и тяжёлых станков, где контроль состояния оборудования напрямую влияет на планирование обслуживания.

Сроки, ПВЗ и транспортные условия не публикуются как обещание, пока не подтверждены реальными источниками. До прохождения S7 evidence gate страница остаётся self-canonical, но под noindex.

Факты S7: металлургия, ГОК, тяжёлое машиностроение и инженерные центры Урала; подбор электроники для АСУ ТП, ремонтных служб и опытных стендов; промышленные интерфейсы. Статус публикации: index разрешён.

337 позиций

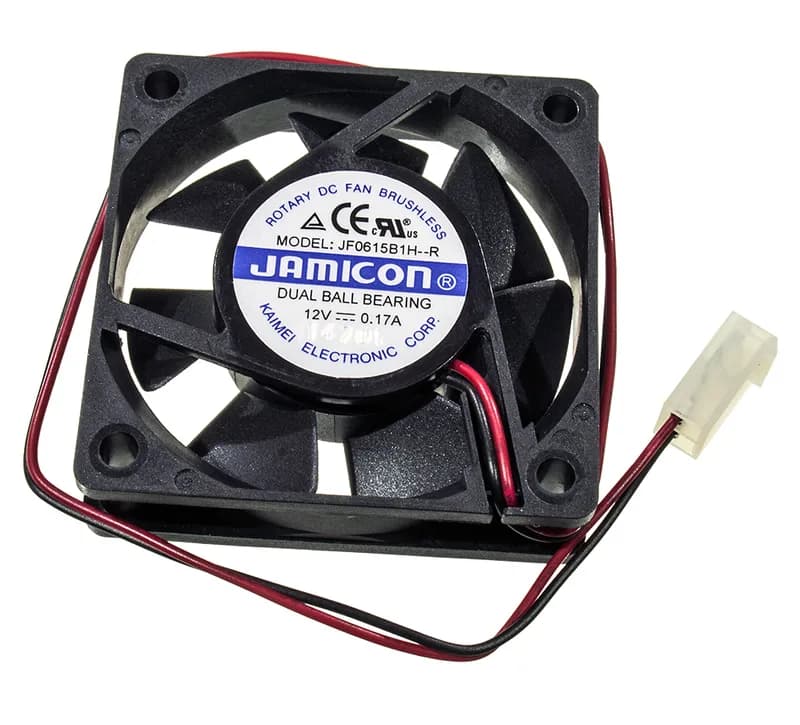

JAMICONJF0615B1HR-R, Вентилятор DC

350 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

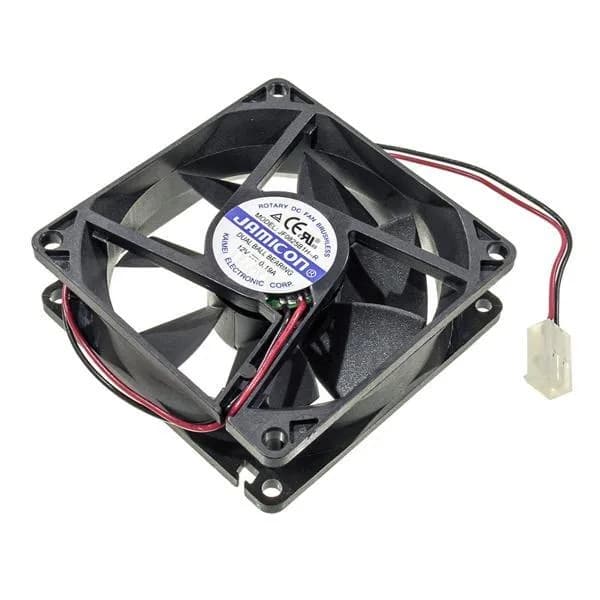

JF0825B1H-R, Вентилятор DC

350 ₽

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

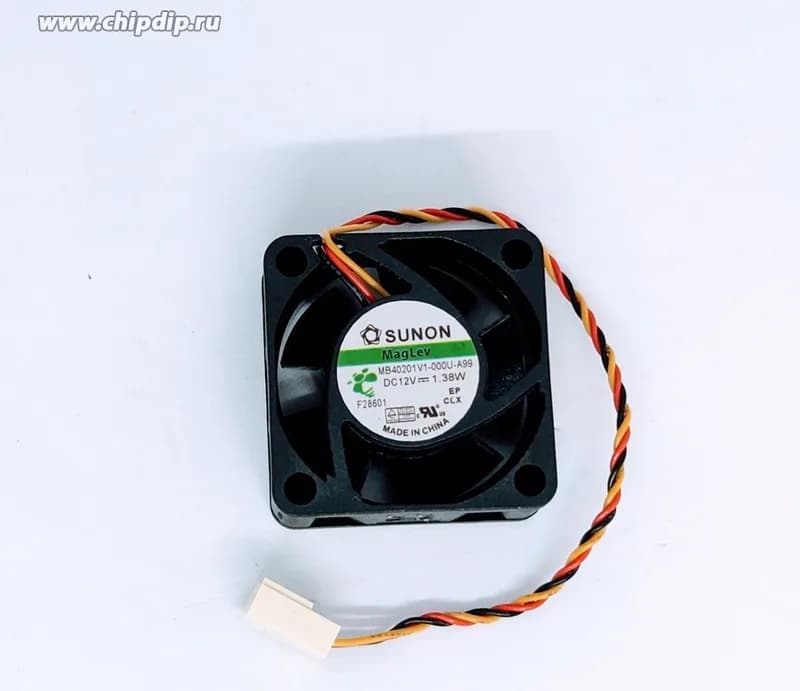

MB40201V1-000U-A99, Вентилятор DC

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

Gdstime DC24V 30x30x10, GDA3010, Вентилятор

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

Блок 2-х вентиляторов Lanmaster TWT-CBW-FANB2

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

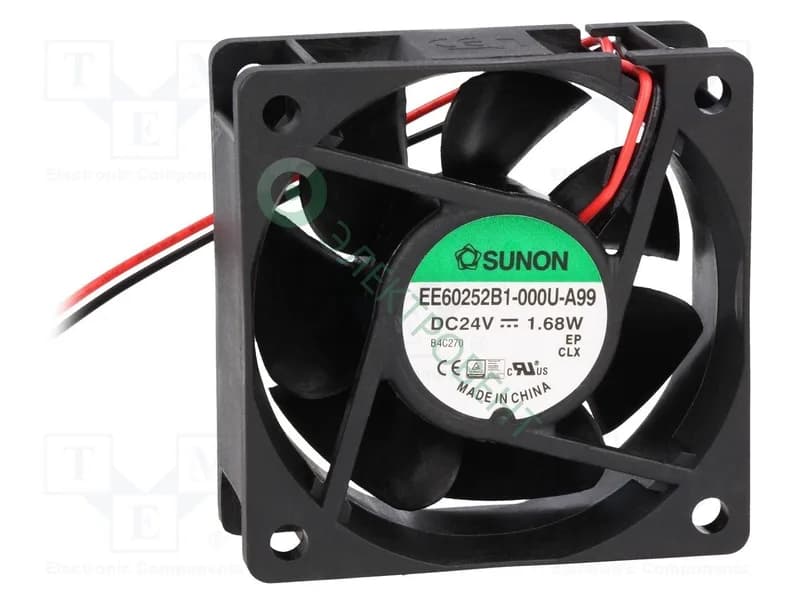

EE60252B1-A99, Вентилятор DC

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

MF50152VX-A99-A, Вентилятор DC

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

MF60151V1-1000U-A99, Вентилятор DC

Цена по запросу

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

PF92252V1-G99-A Вентилятор DC

Цена по запросу

Под заказ

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

MF92252V1-A99-A Вентилятор DC

Цена по запросу

В наличии

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Запросить цену

Готовый старт для проекта

Подборка из практичных позиций, которые удобно брать в первую очередь для быстрого запуска, теста и пилота.

JF0615B1HR-R, Вентилятор DC

350 ₽

Быстрый стартИнженерный выборПроектный подбор

ТОП в категории

ALLNET China19" Кластерная стойка для Rock 4A/4B/4B+/SE

3 180 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

The Pi Hut30-мм вентилятор с программным управлением для Raspberry Pi 5

351 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi 1 комплект алюминиевых медных радиаторов, черный комплект охлаждения радиаторов для Orange Pi 5/5B/Plus

532 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi 1 комплект медного вентилятора с радиатором и 4 комплекта радиаторов для охлаждения для Orange Pi 5 Plus

813 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi 2 шт. 4010 кулер черный вентилятор для Raspberry Pi 5

776 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi 4010 Кулер, черный вентилятор с радиаторами для Raspberry Pi 5

722 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi Низкопрофильный вентилятор охлаждения процессора ICE Tower со светодиодной подсветкой RGB для Raspberry Pi 5

1 445 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi Низкопрофильный процессор ICE-Tower RGB со светодиодной подсветкой, охлаждающий вентилятор, радиатор для Orange Pi 5/5B

1 146 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi Ультратонкий кулер ICE Tower для Raspberry Pi 5, низкопрофильный кулер, бесшумный охлаждающий вентилятор для Raspberry Pi 5

1 654 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi Armor Lite V5 Алюминиевый радиатор с вентилятором 3510 для Raspberry Pi 5

1 020 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi ICE Tower Plus для Raspberry Pi 5, алюминиевый радиатор с двойной медной трубкой для Raspberry Pi 5

1 807 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

52Pi Store52Pi ICE-Tower Кулер для процессора RGB со светодиодной подсветкой Вентилятор охлаждения для Raspberry Pi 5

1 356 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Вас также может заинтересовать

DFRobotАлюминиевый корпус Argon NEO 5 BRED со встроенным охлаждающим вентилятором

3 890 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

AdafruitАлюминиевый радиатор для Raspberry Pi 3 — 14 x 14 x 8 мм

160 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

AdafruitАлюминиевый радиатор для Raspberry Pi 3 — 15 x 15 x 15 мм

404 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

AdafruitАлюминиевый радиатор для Raspberry Pi 3 или 4 — 15 x 15 x 15 мм

207 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

RobocrazeАлюминиевый радиатор для Raspberry Pi Zero 2W

18 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Seeed StudioАлюминиевый радиатор для Seed Studio XIAO (2шт)

53 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Seeed StudioАлюминиевый радиатор для XIAO (2 шт.) - специально для XIAO ESP32S3 (Sense)

267 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Raspberry PiАлюминиевый радиатор Orange Pi/Raspberry Pi

38 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

RobocrazeАлюминиевый радиатор Raspberry Pi 3 в 1 для Pi 3

24 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

RobocrazeАлюминиевый радиатор Raspberry Pi 3 в 1 для Raspberry Pi 4B (белый) — 1 шт.

24 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

RobocrazeБесщеточный вентилятор постоянного тока 12 В - 4010

76 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

RobocrazeБлок водяного охлаждения из алюминиевого сплава, 40 мм

370 ₽

Цена для справки. Окончательная цена — в счёте. Не публичная оферта.

Связанные категории

Вентиляторы, радиаторы и охлаждение

ч.

Развернуть текст

с ШИМ и тахометром), радиаторы (алюминиевые, медные), термопрокладки и термопаста, тепловые трубки.

Выбор охлаждения опирается на тепловой расчёт: рассеиваемую мощность, допустимую температуру кристалла и условия среды. Пассивный радиатор достаточен при умеренной нагрузке и хорошей конвекции; активное охлаждение вентилятором необходимо для AI-модулей, edge-компьютеров и драйверов под продолжительной нагрузкой инференса или коммутации. Параметры вентилятора — расход воздуха (CFM), статическое давление, уровень шума и ресурс подшипника. Термоинтерфейс снижает тепловое сопротивление между чипом и радиатором.

Применение — термостабилизация процессоров SBC и AI-модулей, охлаждение силовой электроники и БП, поддержание режима в корпусах и шкафах. Стабильная температура повышает надёжность и предотвращает троттлинг. Аудитория — конструкторы и инженеры по эксплуатации. Подбор по теплу и расходу воздуха, отгрузка для юрлиц, доставка по России.

Как выбрать вентиляторы и охлаждение для AI/ML и робототехники

Правильно подобранное охлаждение определяет стабильность вычислительных узлов и ресурс компонентов: перегрев GPU, SBC или силовых ключей — главная причина необъяснимых сбоев и деградации производительности в edge-системах.

Развернуть текст

Тепловая нагрузка и типоразмер

Отправная точка — рассеиваемая мощность (TDP) всех нагревающихся компонентов: процессора, GPU-ускорителя, силовых ключей, регуляторов питания. Суммируйте TDP и добавляйте запас 20–30%. Типоразмер вентилятора (40, 60, 80, 92, 120 мм) влияет на соотношение шума и воздушного потока: бо́льший диаметр при той же производительности вращается медленнее и тише. Для встраиваемых систем и роботов важна высота профиля — уточняйте доступное пространство до монтажа. Корпусные радиаторы без вентилятора (пассивное охлаждение) подходят только при TDP до 10–15 Вт в хорошо вентилируемом корпусе.

Электрические параметры и интерфейс управления

Напряжение питания (5 В или 12 В) должно совпадать с доступными шинами вашей системы — переходники добавляют точки отказа. Для управляемых систем выбирайте вентиляторы с ШИМ-управлением (4-пиновый разъём): это позволяет снижать обороты при малой нагрузке и продлевает ресурс. Тахометрический выход (3-й пин) даёт возможность отслеживать фактические обороты через GPIO или контроллер (STM32, RP2040, Jetson GPIO). Для промышленных применений проверяйте MTBF подшипника: шариковые подшипники служат дольше втулочных (sleeve bearing) в горизонтальном и нестандартном монтаже.

Условия эксплуатации и защита

В роботизированных системах и на производстве важна пыле- и влагозащита: IP55 достаточно для пыльных сред, IP65 и выше — для промывки водой. Обращайте внимание на рабочий температурный диапазон: стандартные вентиляторы рассчитаны на 0–50 °С, промышленные исполнения покрывают –20...+70 °С и выше. Для вибронагруженных платформ (дроны, мобильные роботы) проверяйте крепёж: антивибрационные прокладки и резиновые стойки снижают передачу помех на плату и акустический шум.

На что смотреть при покупке

Воздушный поток (CFM или м³/ч) и статическое давление (мм H2O или Па) — два разных параметра: высокое давление нужно при прокачке через радиатор с плотными рёбрами, высокий CFM — при обдуве открытого пространства. Уровень шума (дБА) критичен для лабораторных систем. Ресурс (часы работы при номинальных условиях) указывается производителем — не принимайте маркетинговые числа без указания температуры и нагрузки. Проверяйте наличие документации: datasheet с реальными кривыми P-Q (давление–поток) — признак качественного компонента.

Частые вопросы

Корпус выбирают по габаритам платы, разъёмам (вырезы под Ethernet, USB, питание), материалу (ABS, алюминий для отвода тепла и экранирования) и степени защиты IP для пыли и влаги. Для DIN-рейки берут модульные шкафные корпуса. Учитывают крепёж (стойки, винты M2.5/M3), вентиляцию и место под радиатор или вентилятор.
