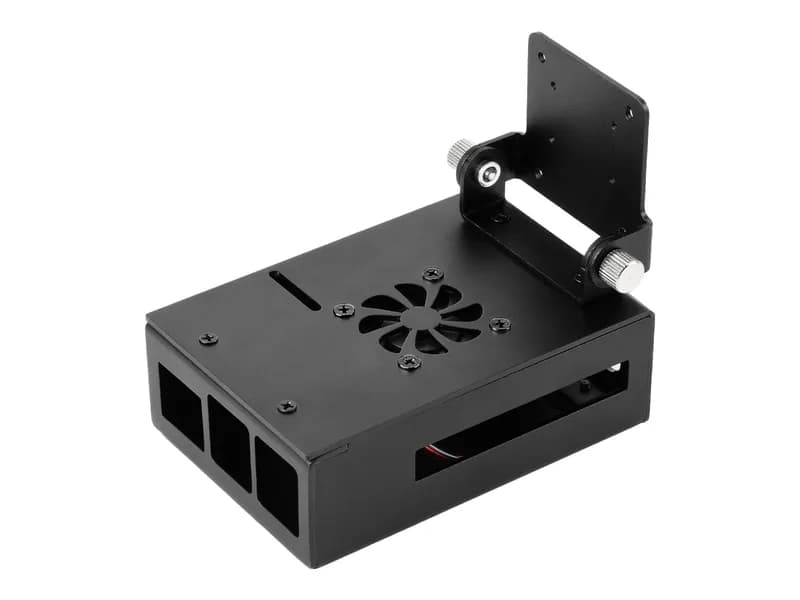

Как подобрать корпус для электронной платы или одноплатника?

Корпус выбирают по габаритам платы, разъёмам (вырезы под Ethernet, USB, питание), материалу (ABS, алюминий для отвода тепла и экранирования) и степени защиты IP для пыли и влаги. Для DIN-рейки берут модульные шкафные корпуса. Учитывают крепёж (стойки, винты M2.5/M3), вентиляцию и место под радиатор или вентилятор.

Как организовать охлаждение вычислителя или AI-модуля?

Для пассивного отвода тепла ставят радиатор на SoC через термопрокладку или термопасту, для нагруженных Jetson и edge-компьютеров добавляют вентилятор (обычно 5/12 В DC, разъём 2–4 pin с тахометром и ШИМ-управлением оборотов). Считают тепловой пакет (TDP) и площадь радиатора. В запылённой среде предпочитают безвентиляторное охлаждение с теплоотводом на корпус.

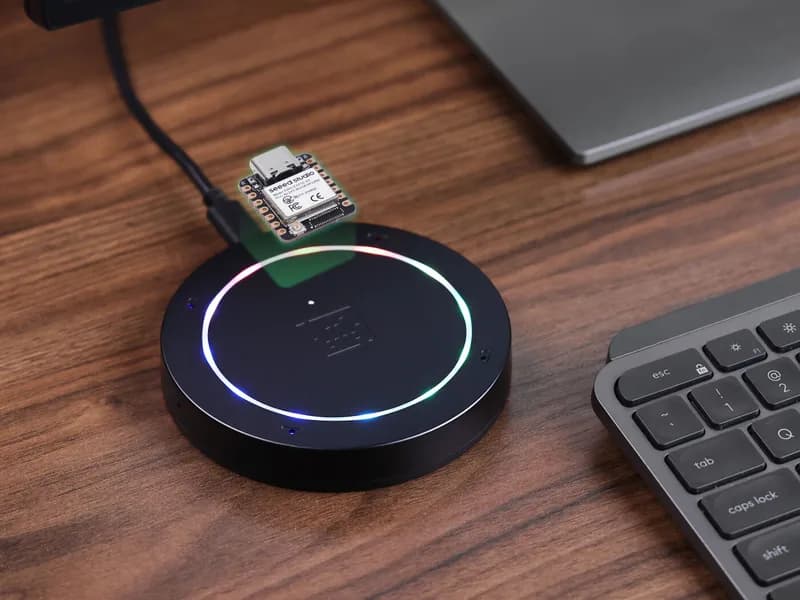

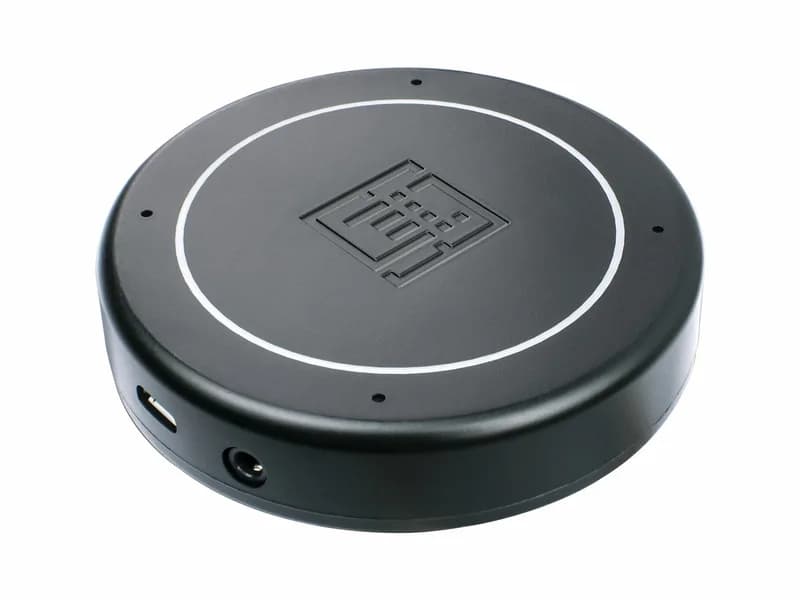

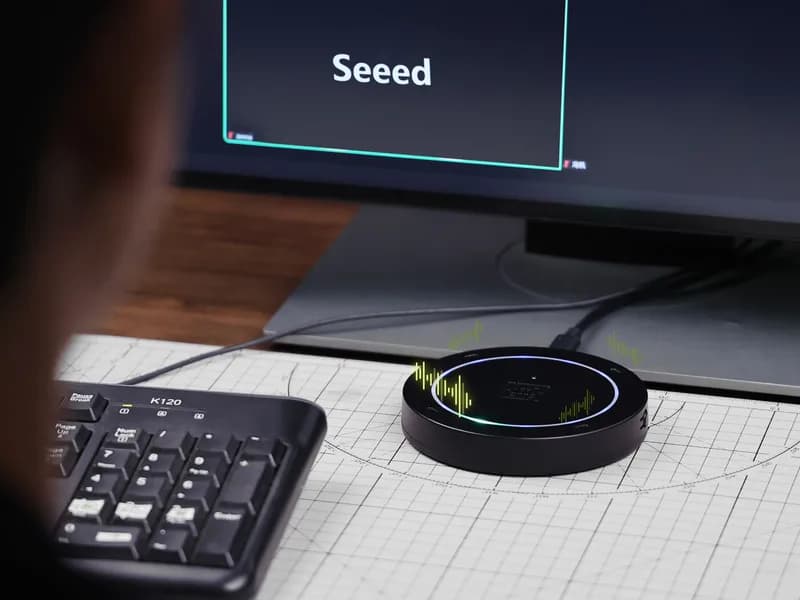

Как выбрать микрофон или динамик для устройства?

Цифровые MEMS-микрофоны (I2S/PDM) удобны для голосового ввода и массивов под обработку звука, аналоговые — для простых задач. Динамики подбирают по мощности (Вт), импедансу (4/8 Ом) и нужен ли усилитель класса D. Для голосовых интерфейсов берут микрофонные массивы с шумоподавлением; учитывайте акустическое оформление корпуса.

Какой крепёж и механику использовать для сборки прибора?

Стандартный крепёж — винты M2/M2.5/M3, латунные стойки, резьбовые втулки под запрессовку в пластик, нейлоновые стяжки для кабеля. Для подвижных частей и осей применяют подшипники, валы, муфты, ремни GT2 и алюминиевый профиль. Подбирайте длину винта под толщину стенки и материал стойки (металл против нейлона) под нагрузку.

Какие кнопки и устройства ввода поставляете?

Это тактовые кнопки и переключатели для плат, антивандальные металлические кнопки с IP-защитой для панелей, энкодеры, а также механические свитчи и кейкапы для клавиатур и пультов. Выбирают по току контактов, усилию нажатия, типу фиксации (с фиксацией/без) и способу монтажа (THT, панельный). Уточняйте подсветку и цвет индикации.

Подбираете корпус, охлаждение и крепёж комплектом юрлицу?

Да, собираем механику под проект: корпус под плату, радиатор и вентилятор под тепловой пакет, крепёж и профиль — отгружаем юрлицам по безналу с КП и счётом. Ходовые позиции в наличии, по остальным называем срок поставки. Доставка по России с документами.

Можно ли использовать 3D-печатные корпуса в промышленных условиях?

Зависит от материала и нагрузки. PLA не подходит — низкая термостойкость и влагопоглощение. PETG или ASA держат температуру до 80–90 °C и устойчивы к УФ, но механическая прочность ниже металла. Для прототипов и контролируемых сред — допустимо, для вибрационных или ударных нагрузок — только сертифицированный металл или инженерный пластик с известным модулем упругости.

Как выбрать крепёж для шагового двигателя под конкретную раму?

Ориентируйтесь на три параметра: фланцевый стандарт двигателя (NEMA17 = 42×42 мм, NEMA23 = 57×57 мм), толщину рамы и допустимый момент затяжки. Для алюминиевых профилей серии 20×20 или 40×40 (V-slot, T-slot) используйте специализированные угловые кронштейны с пазовыми гайками — они позволяют регулировать положение без сверления. Убедитесь, что длина вала двигателя совместима с применяемой муфтой или шестерёнчатой передачей.

Как подобрать степень защиты корпуса для электроники в цеху или на улице?

Ориентируйтесь на IEC 60529: IP54 достаточно от пыли и брызг, IP65 — от струй воды, IP67 — при кратковременном погружении. Для улицы проверьте УФ-стойкость, диапазон −40…+80 °C, уплотнение EPDM/силикон и вводы M12/M16 с тем же IP.

Какие параметры нужны для подбора линейных направляющих и кареток?

Нужны ход, масса нагрузки, скорость, ускорение, моментная нагрузка Mx/My/Mz и требуемый люфт. Для валов обычно оценивают диаметр 8–30 мм и тип опоры SK/SHF, для рельсов — типоразмер 12/15/20/25, класс точности и предварительный натяг.

Как проверить совместимость крепежа с алюминиевым конструкционным профилем?

Сверьте серию профиля и ширину Т-паза: 20-я серия обычно паз 5/6 мм, 30-я — 8 мм, 40/45-я — 8 или 10 мм. Подбирайте Т-гайки под паз и резьбу M4–M8, винты по DIN 912/ISO 4762, а длину — с учетом толщины соединителя и глубины зацепления.

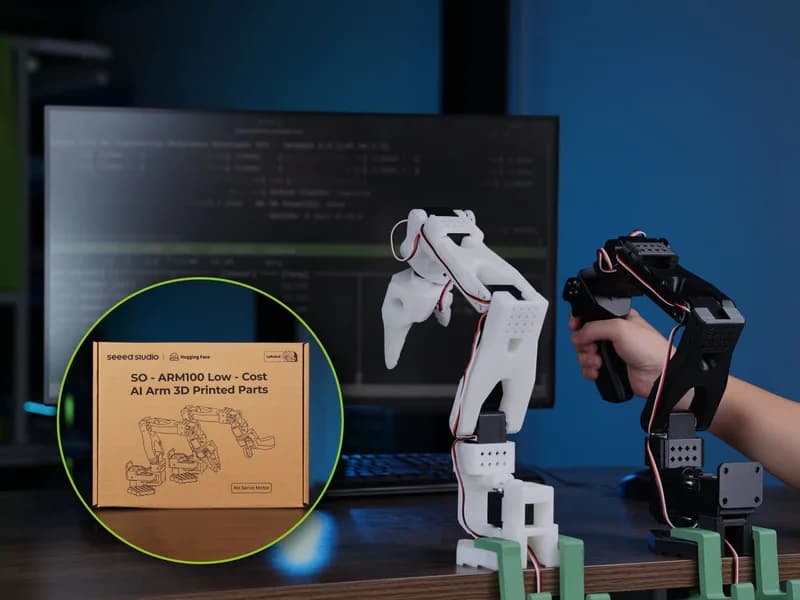

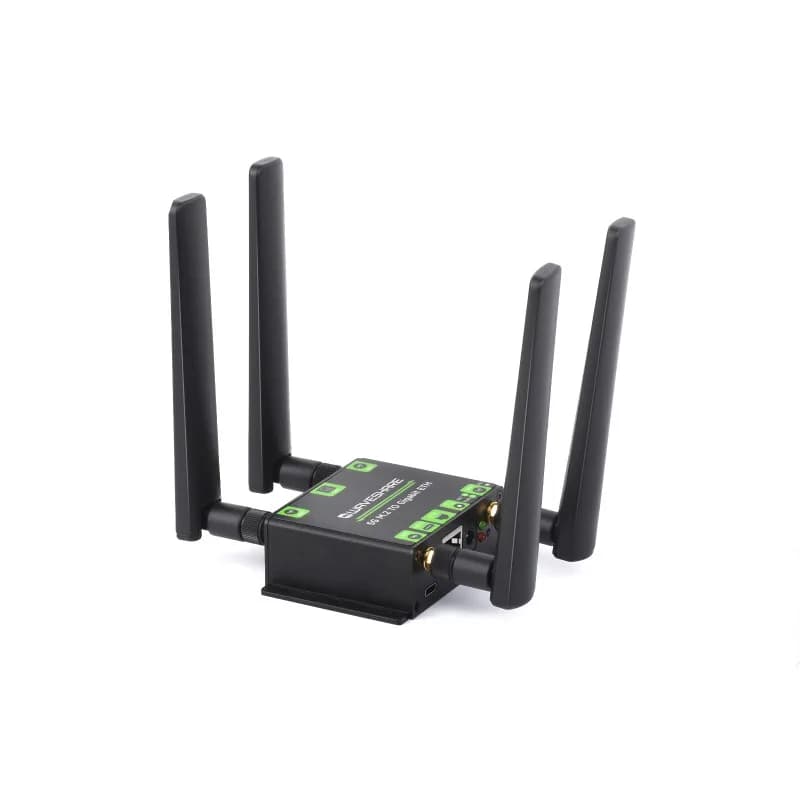

Корпуса, крепёж и механика

Загружаем для вас...

Как выбрать корпус, крепёж и механические компоненты

Корпус и крепёж — не вспомогательная деталь, а часть конструктивной надёжности системы. Правильный выбор защищает электронику, упрощает монтаж и снижает стоимость обслуживания в промышленной среде.

Развернуть текст

Класс защиты и условия эксплуатации

Первый вопрос — где будет работать устройство. Для закрытых серверных и лабораторных стоек достаточно IP20. Производственные цеха с пылью, брызгами СОЖ или повышенной влажностью требуют IP54 и выше. Для outdoor-установок и смывки водой под давлением — IP65/IP67. Учитывайте рабочий диапазон температур: стандартный промышленный диапазон от -20 до +60 °C существенно отличается от офисного. Материал корпуса — сталь (механическая прочность, экранирование EMI), алюминий (теплоотвод, малый вес) или ABS/поликарбонат (диэлектрик, низкая цена) — выбирается исходя из нагрузки и требований к заземлению.

Форм-фактор и совместимость с компонентами

Убедитесь, что корпус поддерживает нужные форм-факторы: Rack-mount 19" / 1U–4U для серверных шкафов, DIN-рейка для щитового монтажа, настольный или встраиваемый форм-фактор для edge-устройств. Заранее проверяйте монтажные отверстия под конкретные платы: Raspberry Pi, Jetson Nano и большинство промышленных SBC имеют нестандартные шаблоны. Крепёж двигателей — уточняйте фланец по стандарту NEMA (NEMA17, NEMA23) или метрический, шаг резьбы и глубину отверстий под шпильки. Для роборук и актуаторов критична соосность: берите кронштейны с допуском ±0,1 мм, а не литые под давлением без указания точности.

Охлаждение и кабельный менеджмент

Тепловыделение GPU и мощных SBC требует продуманной вентиляции внутри корпуса. Проверяйте наличие и расположение вентиляционных решёток, возможность установки штатных вентиляторов 40/60/80 мм. В герметичных корпусах IP65+ тепло отводится через стенку — убедитесь, что производитель указывает максимальную рассеиваемую мощность. Предусмотрите кабельные вводы: сальники PG или M-серии должны соответствовать диаметру используемых кабелей. Для коммуникационных шин (RS-485, CAN, I2C) важна длина трассы внутри корпуса — минимизируйте её или применяйте экранированные провода.

Сертификация и монтажные стандарты

Для промышленных применений запрашивайте сертификат соответствия по IEC 60529 (IP-класс) или IK-рейтинг (ударостойкость). В системах с пищевыми или фармацевтическими требованиями важен материал нержавеющей стали AISI 304/316. Убедитесь в наличии точек заземления и возможности установки DIN-шин внутри щита. Если планируете сертификацию конечного изделия (CE, EAС), уточняйте, есть ли у поставщика корпусов необходимая документация — это сэкономит время при подаче заявки.
